Trebuchet2

Jedním z mých koníčků je historie, hlavně středověk.

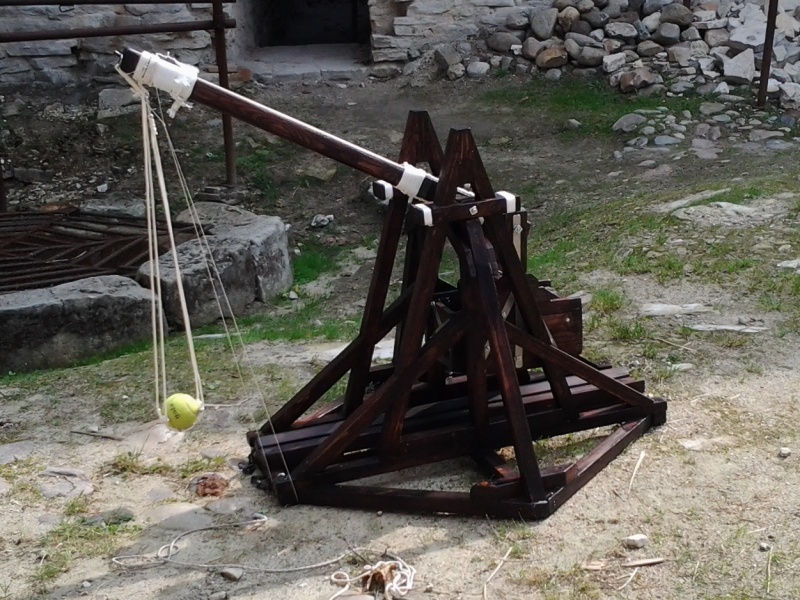

Tenhle katapult je další v řadě. Má koš na zátěž. Před akcí do koše posbírám kamení kolem. Případně je připravená kostka betonu, cca 4kg. Dají se měnit parametry modelu : hmotnost kamene v koši, délka kapsy na střelu.
Je to model , střílí se tenisákem.

Není to konečná podoba. Musím dodělat mechanismus napínání ...
Pár údajů (dalo by se říci technická data) :

• délka konstrukce : 70cm
• výška konstrukce : 60cm
• rameno : 70cm
• závaží : až 5kg
• střílí to tenisáky

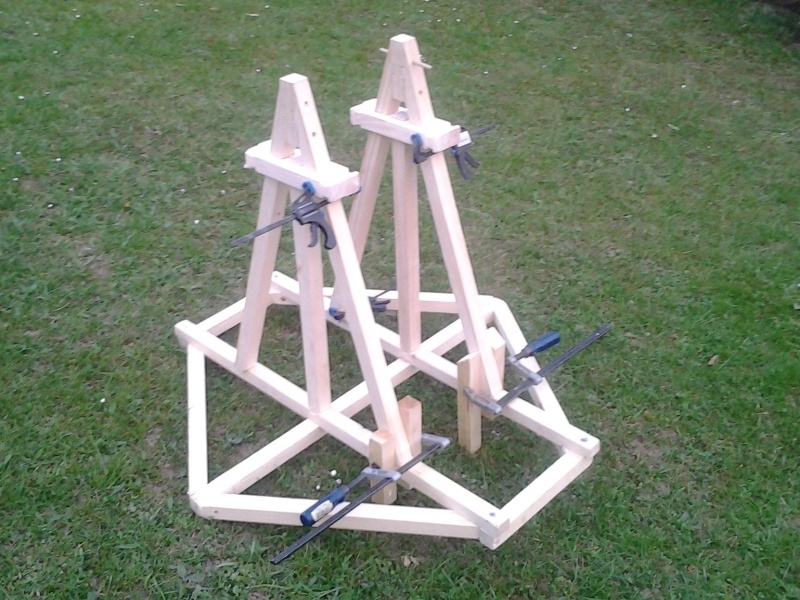

Přidávám dvě fotky z průběhu stavby :
Všechno to bylo jak stavebnice. Každý dřevěný hranol jsem se snažil pěčlivě brousit a udělat, tak aby to do sebe pasovalo a drželo to pohromadě. Dřevo není sešroubované, jen lepidlo a dřevěné kolíky. Šrouby jsou použité jen kolem závaží a hlavní hřídel je z kovu. Klíčové je co nejnižší tření. Hlavní hřídel a uložení pro otočné rameno jsem si nechal udělat u profesionálů v nástrojárně. Otočné rameno zas musí mít pevnost. Řemeslníci mi vyšli vstříc, pomohli a poradili. Čekal jsem, jestli se mi nebudou smát, ale měli pochopení. :-)

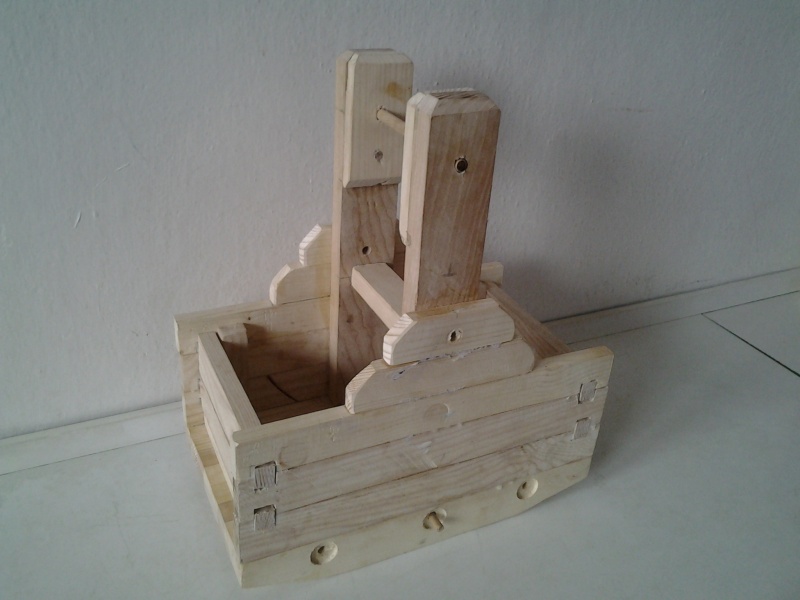

Koš na závaží...
Na této části jsem dal zvlášť záležet. Je to bedna na kamení. Musí to mít pevnost. Dal jsem si záležet na výběru materiálu. Je to ze dvou druhů dřeva, a jsou zde i části z kovu pro zpevnění. Na první pohled se to nezdá, ale koš je poskládán z asi 40-ti dílů.

Závěr :

Nakonec se to celkem povedlo. Model už byl vyzkoušen na akcích pro děti. Chodí to .... :-)
Dokonce přežil i jednu průtrž mračen.
Opět asi tak rok práce ve volných chvílích...
Video zatím nemám. Doufám , že na jaře bude... To bude zas nějaká akce typu dětský den.
Rád bych dodělat 2 věci. Napínací mechanismus a takovou jednu vychytávku pro zvýšení dostřelu. Uvidíme jak se to povede...
