Už jsem zmiňoval můj zájem o středověk. Jak tehdy stavěli , budovali, jak dělali to či ono.
S tehdejší úrovní poznání, znalostmi a dovednostmi.
Opět vše začalo hledáním na internetu. No ale našel jsem jen pár fotek a dobových obrázků.
A znovu stejná výzva : " Dám to, a bude to fungovat ? "

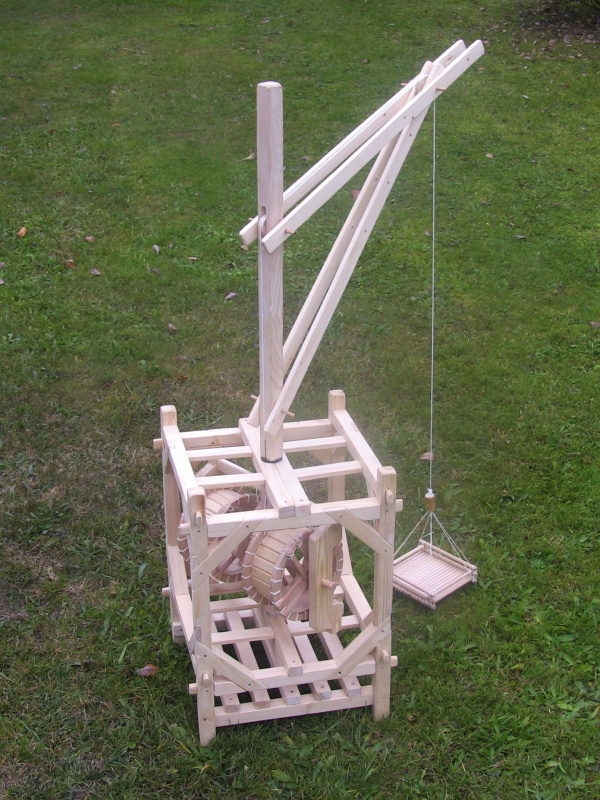

Konečná podoba... Uvidíme jak se osvědčí při nějaké akci na hradě.

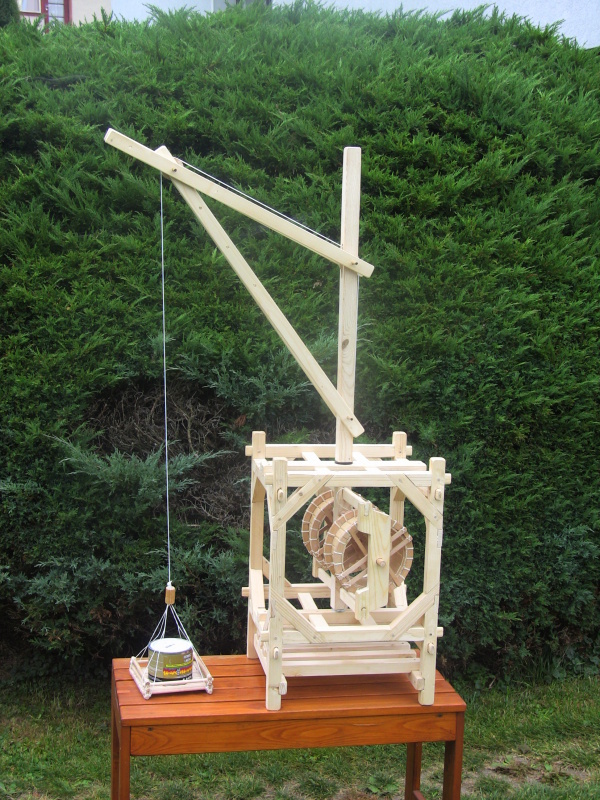

Zkoušel jsem závaží 1kg. Jeřáb vydržel. Při stavbě jsem se dopustil chyby v konstrukci.
Proto je maximum pro závaží 1/2kg
Pár údajů (dalo by se říci technická data) :
výška konstrukce : 120cm
rameno , nastavitelná délka : max 60cm
vnější klec má rozměr 37cm

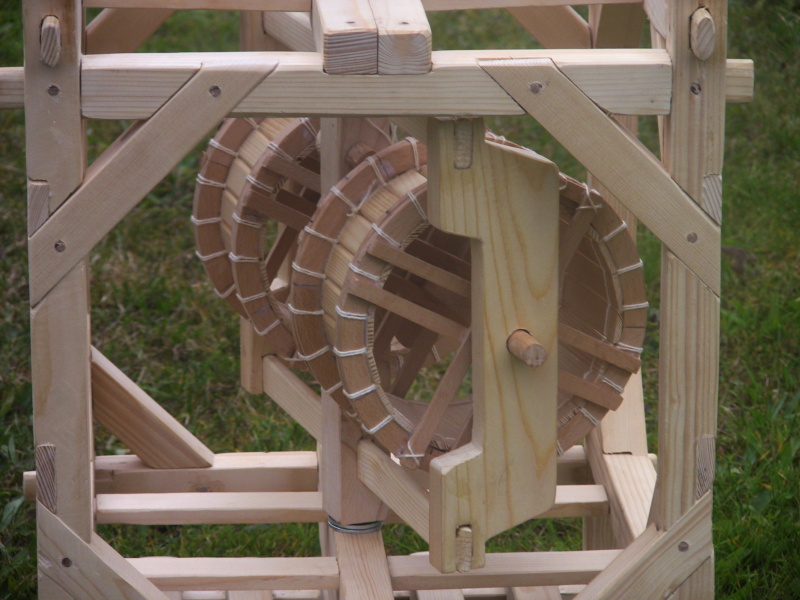

2 otočná kola mají průměr 20cm
hmotnost břemene : max. 1/2 kg
Tento model je vybaven "brzdou/rohatkou/zpětnou klapkou" . Ve středověku něco podobného většinou neřešili.
Protože v kolech museli být stále lidé.
Fotky z průběhu stavby ani nemám. Tentokrát jsem nedělal ani plány. Základem je obyčejné dřevo
(smrk, nebo borovice). Ale hlavní díly jsou z tvrdého dřeva.
Podle internetu , ... originál jeřábu ve středověku zvedal závaží cca do 1 tuny.
Když jsem oprášil znalosti fyziky a pokušel se to spočítat, vyšlo mi, že 2 lidé v takovémto jeřábu
mohli zvedat závaží do 1500kg.
Tento model patří asi tak do doby vlády Václava IV. Přibližně konec 14.století.
Podle internetu je otočná klec, pravděpodobně česká vychytávka a vylepšení.
Jeřáb této konstrukce stavěla parta z Čech na známém francouzském hradě Guedelonu.
Závěr :
Prozatím je to ozdoba obýváku. Cíl je splněn , jde o funkční model.
Model má pár nedostatků a chyb. Uvidíme jestli se časem pustím do dalšího :-) Teď už bych věděl na co si dávat pozor.
Jinak je to asi tak půl roku práce ve volných chvílích...
Úplně na závěr, pokus o vložení krátkého videa na stránku.
