Jedním z mých koníčků je historie, hlavně středověk. Už jako kluci jsme stavěli modely plachetnic.
Nebo papírové modely z "ábíčka".
Nějakou dobu jsem na internetu hledal obrázky, videa, plánky na praky a katapulty.
Byla to výzva : " Dám to, a bude to fungovat ? "
Tenhle katapult je vlastně druhý v řadě. Chtěl jsem něco malého, spíš funkční model pro děti.
Třeba na dětské dny, nebo pro návštěvy s malými dětmi. Aby bylo vidět jak to funguje.
Jediný zdroj byl internet. Bohužel nenašel jsem žádné podorobné plánky.
Jen fotky, obrázky, videa. Takže jsem sehnal závaží, dřevo a udělal si pár plánků.

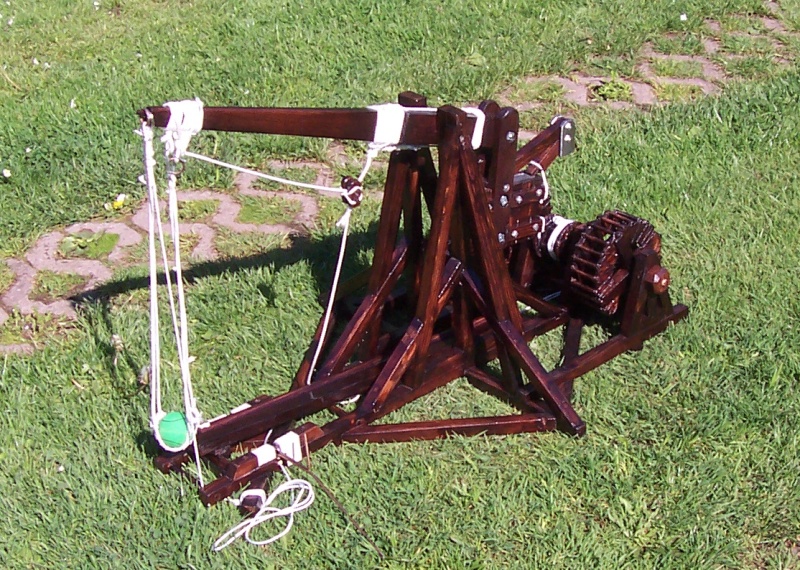

Toto je konečná podoba. Katapult ještě neprošel žádnou zkouškou typu Dětský den. Tak uvidíme jak vydrží.
Těch pár výstřelů na zahradě zatím vydržel ...
Pár údajů (dalo by se říci technická data) :
délka konstrukce : 75cm
výška konstrukce : 40cm
rameno : 60cm
závaží : 2kg
střílí to míčky velikosti asi tak míčku na minigolf.
Dostřel je cca 5-6 metrů. Čekal jsem že to bude střílet malinko dál.

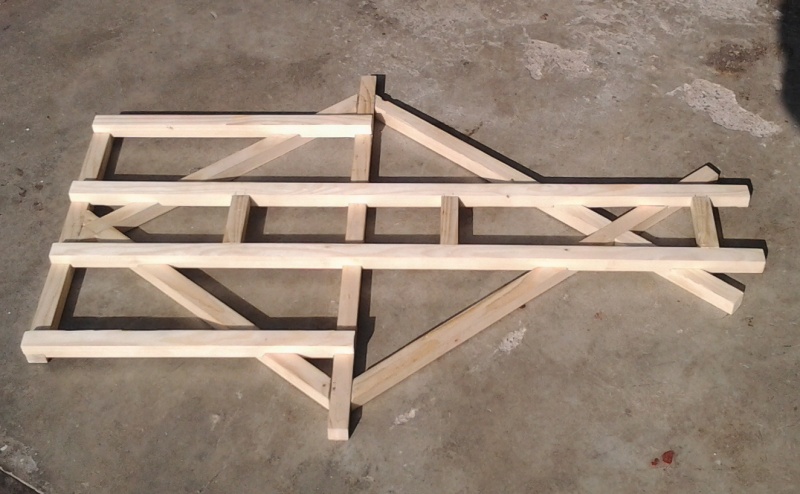

Přidávám dvě fotky z průběhu stavby :
Všechno to bylo jak stavebnice. Každý dřevěný hranol jsem se snažil pěčlivě brousit a udělat,
tak aby to do sebe pasovalo a drželo to pohromadě. Dřevo není sešroubované, jen lepidlo a dřevěné kolíky.
Šrouby jsou použité jen kolem závaží a hlavní hřídel je z kovu. Klíčové je co nejnižší tření.
Hlavní hřídel a uložení pro otočné rameno jsem si nechal udělat u profesionálů v nástrojárně.
Otočné rameno zas musí mít pevnost a nejde to vyrobit jen tak z měkého dřeva.
Truhláři mi poradili použít jasan.
Řemeslníci mi vyšli vstříc, pomohli a poradili. Čekal jsem, jestli se mi nebudou smát, ale měli pochopení. :-)

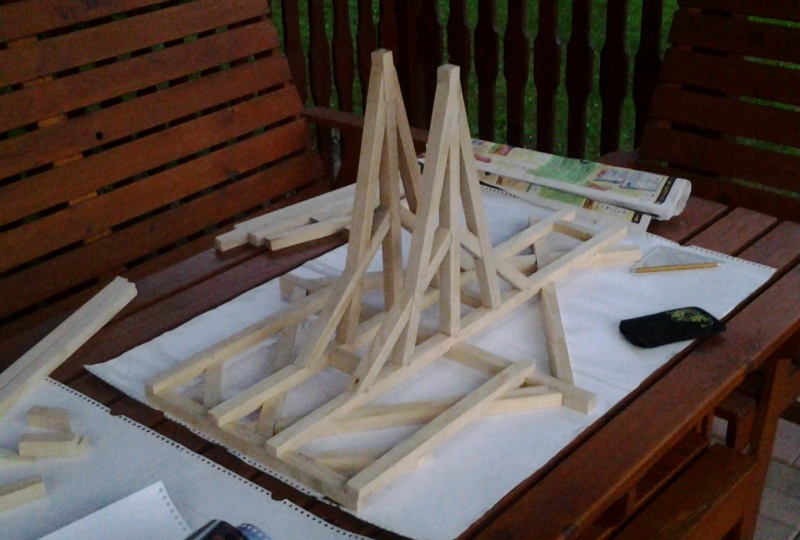

Takhle už začala růst konstrukce směrem nahoru.
Cílem byla co největší přesnost. Bylo to dost náročné na přesnost, kvůli všem zářezům a zámkům.
Nakonec některé části jsem musel vyřezávat a brousit znovu a znovu...
Téměř až do konce to byla stavebnice. Až nakonec jsem to spasoval, slepil a zkolíkoval.
Závěr :
Nakonec se to celkem povedlo. Uvidíme, jak se katapult osvědčí při nějaké akci.
Na začátku jsem chtěl funkční model.
Model má pár nedostatků a chyb. Uvidíme jestli se časem pustím do dalšího :-) Teď už bych věděl na co si dávat pozor.
Jinak je to asi tak rok práce ve volných chvílích...
Úplně na závěr, pokus o vložení krátkého videa na stránku
